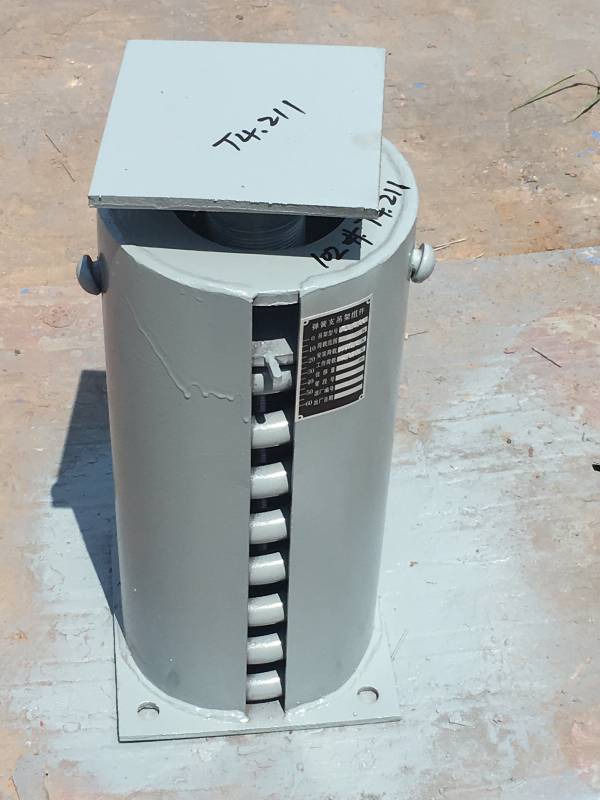

T4支架整定彈簧組件

  整定彈簧支吊架主要用於電廠汽水管道或鍋爐設備、在運行中產生熱位移及其設備裝置上。根據管道受力情況計算確定的彈簧支吊架工作和熱位移要求，本廠將彈簧支吊架按照設計荷載進行整定：即彈簧預壓並所定冷態荷載位置上；同時標上冷態時的理論理論工作位置。

  整定彈簧支吊架可分為T1、T2、T3、T4、T5五種型號，T1、T2適用於吊架中間部位（在根部與管部之間），T3適用於座在根部槽鋼上，T4隻用於支架，T5用於雙吊杆橫擔吊架。五種形式均各有兩種彈簧型號係列，ZH1型的彈簧最大工作變形量為40mm，(101-105號彈簧為45毫米），ZH2型彈簧最大工作變形量為80mm，(201-205彈簧為90毫米)。ZH1與ZH2型彈簧係列的載荷範圍均為20-21000公斤力，分20種規格，目前工廠批量生產101-117和201-217共34種規格。

  T4支架整定彈簧組件（也稱可變彈簧支吊架，彈吊）主要用於有垂直位移的動力管道或設備的支承。由於其主要依靠彈簧力來支撐荷載，因此隻適宜用在垂直位移較小的場合。

  T4支架整定彈簧組件內裝有圓柱螺旋彈簧，在承載的同時，它能適應管道或設備的熱位移，也能吸收管道的振動，可以同時起到減震的作用，

  T4整定彈簧支吊架安裝時應主意:

  1.安裝前應核對驗收彈簧組件與設計圖紙或支吊架安裝圖的要求是否符合。並驗收彈簧組件的出廠技術文件。

  2.整定彈簧支吊架按支吊架設計進行安裝後，在管道水壓試驗之前不得將定位銷取下，水壓試驗時，由於定位銷鎖定，使彈簧吊架暫時成為鋼性支架，以保證彈簧的工作性能。水壓試驗之後，可將整定彈簧支吊架的定位銷取出。

推薦產品:

•

  管夾滑動支座

•

  帶滾輪 可變彈簧支吊架

•

  可變彈簧支吊架F型

•

  可變彈簧支吊架C型

•

  58H、58V、80V恒力彈簧
